Diagramas de flujo y su nomenclatura

¿Qué es un diagrama de flujo?

Es la representación gráfica del algoritmo por medio de varios símbolos gráficos, donde cada símbolo representa una operación distinta. Los diagramas de flujo describen que operaciones y en qué secuencia se requieren para solucionar un problema dado. Para cada una de estas actividades existen símbolos específicos que denotan los elementos o acciones que se tomarán en el proceso.

Nomenclatura

Se dibujan generalmente usando algunos símbolos estándares; sin embargo, algunos símbolos especiales pueden también ser desarrollados cuando séan requeridos. Algunos símbolos estándares, que se requieren con frecuencia para diagramar programas de computadora se muestran a continuación:

	Inicio/Fin. Indica el inicio o fin del programa.
	Operación/Actividad. Operaciones, procesos o líneas de instrucción que debe ejecutar el programa.
	Datos. Indica la salida y entrada de datos.
	Decisión. Indica un punto dentro del flujo en que son posibles varios caminos alternativos.
	Conector. Enlaza dos pasos no consecutivos en una misma página.
	Conector de página.Representa una conexión o enlace con otra hoja diferente en la que continua el diagrama de flujo.
	Líneas de flujo. Conecta los símbolos señalando el orden en que se deben realizar las distintas operaciones.
	Salida. Indica una etapa del proceso donde la información se muestra al usuario.
	Documento/Impresión. (E/S) Indica que se imprime algún resultado.
	Anotación. Se usa para añadir comentarios. Se puede dibujar al lado de cualquier símbolo.
	Cinta magnética. Para instrucciones de lectura o grabación.
	Disco magnético.

Reglas para la creación de diagramas de flujo

• Los Diagramas de flujo deben escribirse de arriba hacia abajo, y/o de izquierda a derecha.
• Los símbolos se unen con líneas, las cuales tienen en la punta una flecha que indica la dirección que fluye la información procesos, se deben de utilizar solamente líneas de flujo horizontal o verticales (nunca diagonales).
• Se debe evitar el cruce de líneas, para lo cual se quisiera separar el flujo del diagrama a un sitio distinto, se pudiera realizar utilizando los conectores. Se debe tener en cuenta que solo se vana utilizar conectores cuando sea estrictamente necesario.
• No deben quedar líneas de flujo sin conectar
• Todo texto escrito dentro de un símbolo debe ser legible, preciso, evitando el uso de muchas palabras.
• Todos los símbolos pueden tener más de una línea de entrada, a excepción del símbolo final.
• Solo los símbolos de decisión pueden y deben tener mas de una línea de flujo de salida.

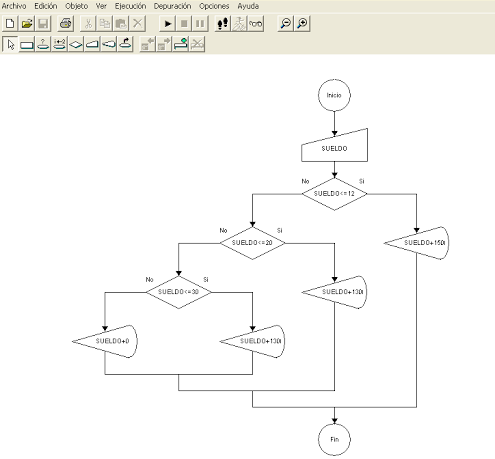

Un programa muy común para poder realizar diagramas de flujo es el DFD. A continuación un ejemplo:
